行業背景

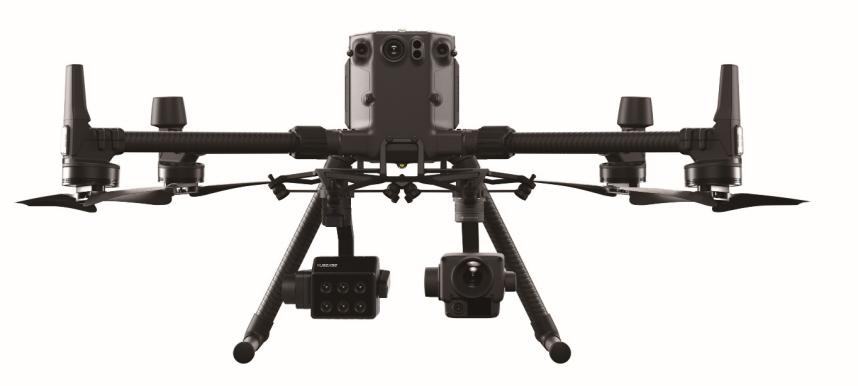

水體富營養化和黑臭水體防治是水污染治理中最為復雜和困難的問題之一，調查水體營養物質的主要來源，控制外源性營養物質，監測排入水體的廢水和污水中的氮、磷濃度，可為水污染治理提供可靠的科學依據。無人機多光譜遙感監測系統是實施大面積水體常態化動態監測的有效手段，一般由無人機飛行平臺和多光譜相機兩部分組成。與多光譜衛星影像相比，無人機多光譜影像分辨率更高、時效性更好，更加適合開展以河道、湖泊為目標的遙感監測業務。







傳統檢測手段的局限性

① 傳統人工勘查

耗費大量人力、物力，無法直觀展示全流域、多尺度的岸線生態與水污染情況以及周期性頻繁檢測。

② 可見光遙感

只有紅綠藍三波段，難以構建水體、植被、污水程度、垃圾等指數；視頻巡查提供信息有限，無法實現數據積累，難以高精度實現河道各項指標監測。

③ 衛星遙感

衛星遙感實時性弱，難以準確監測河岸垃圾、綠化及河道漂浮物現狀；對細小河道無法監測，影響監測全面及準確性。

多光譜遙感方案優勢

厘米級空間分辨率，查無遺漏；利用水體光譜信息，科學建模，全局觀測、準確定位；同時滿足準確性、全面性、實時性、高效性的要求；全面系統地掌握河流資源分布、開發利用現狀，滿足河道規劃、管理、保護的需要。







作業流程概述

本項目作業基于無人機多光譜遙感技術對富營養化和黑臭水體河道進行監測主要包括河道數據獲取、數據處理與分析以及數據成果展示三部分。

河道數據獲取

其目的是對影像進行輻射定標，從拍攝的值得到地物真實反射率

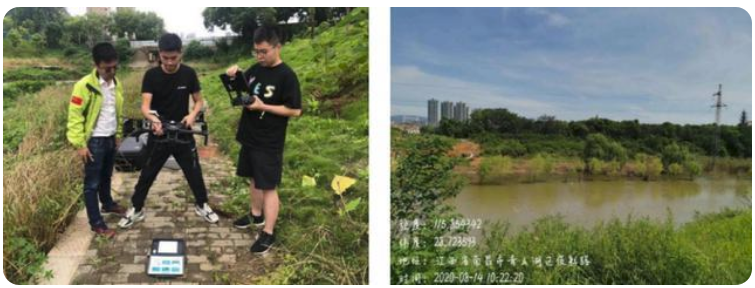

數據獲取現場圖

一、數據處理

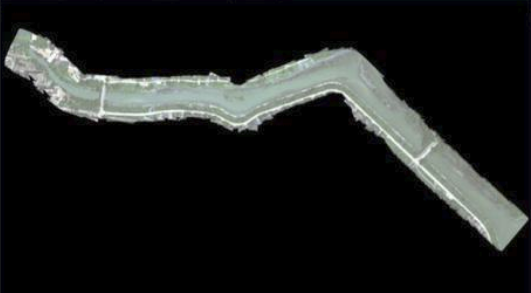

① 多光譜數據預處理過程，是基于影像POS信息和特征相結合的無人機遙感影像快速拼接算法，實現多通道光譜影像的亞像素級配準、多景影像的實時拼接及輻射定標，生成具有地表真實反射率的正射影像，如下圖所示。

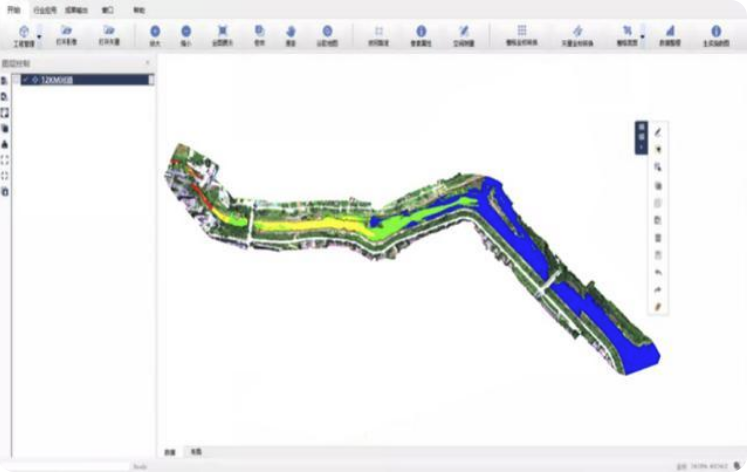

② 多光譜拼接成果分析可通過相應軟件進行簡單的操作快速實現數據處理、專題制圖及報告生成，簡化用戶操作過程，降低使用門檻。







二、數據成果展示

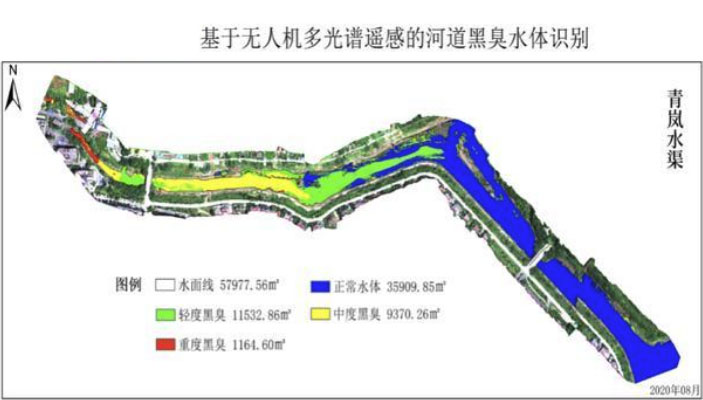

① 黑臭水體分級統計專題圖

基于無人機載多光譜遙感數據實現河道黑臭水體污染分級、污染面積統計，并對提取結果進行空間統計分析、多時相變化。

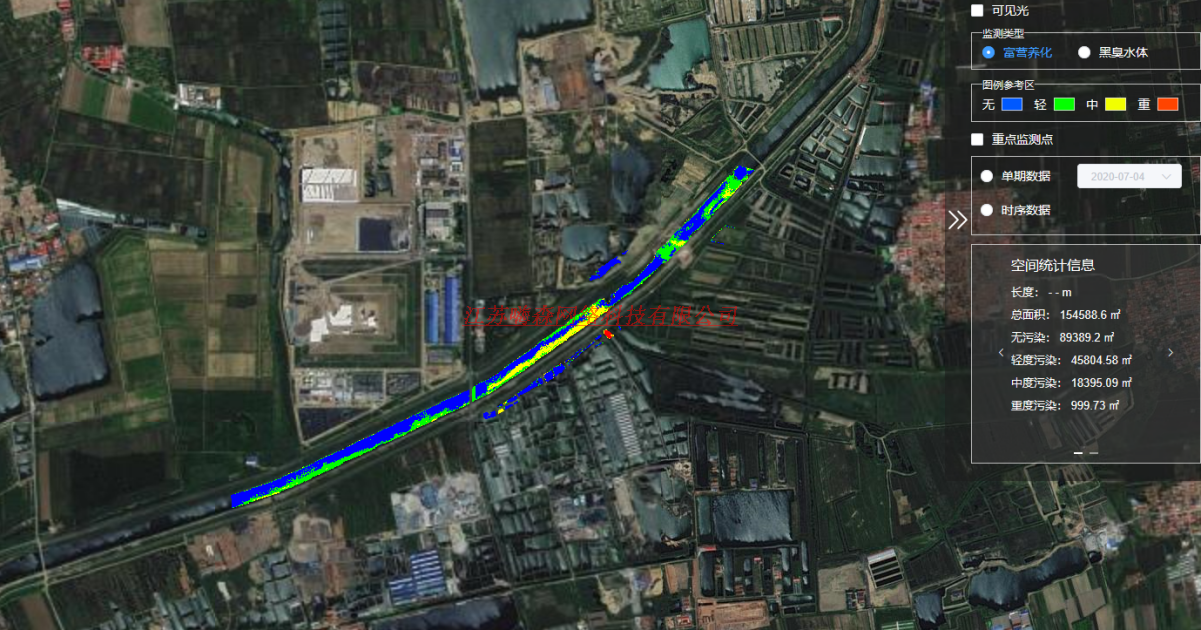

② GIS云平臺展示

我們使用河道GIS展示插件，直觀展示全流域、多尺度岸線生態、水污染情況，實現河湖無人機多光譜遙感成果的分析、展示與管理。其功能包括：河道或湖泊選擇、監測類型、單期展示、時序數據動態展示、斷面分析、空間統計、細節查看、水污染環比等功能，可以展示河湖水質方面的全面信息。



結果檢驗準確度

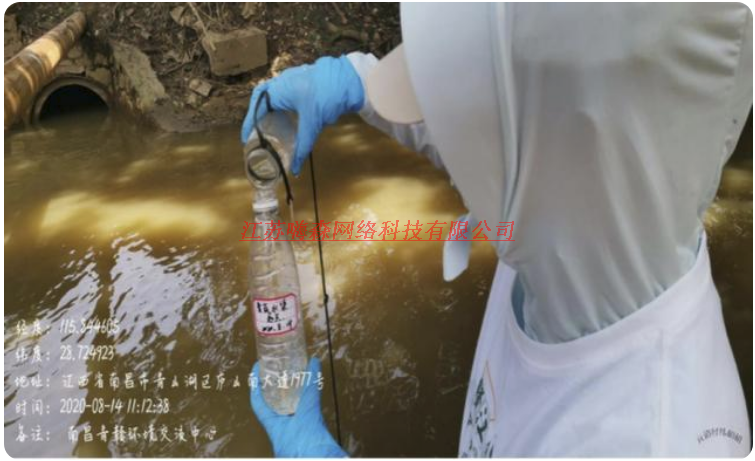

在無人機搭載多光譜相機巡河作業的同時，核實測組對每條河的上中下游進行數據實測。

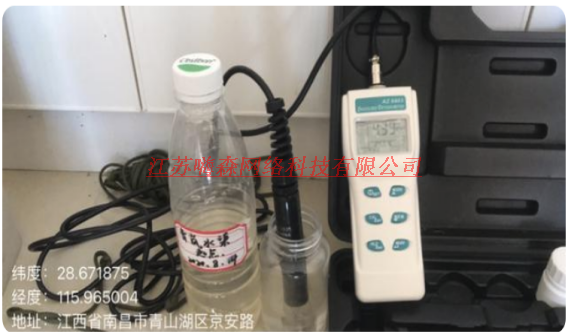

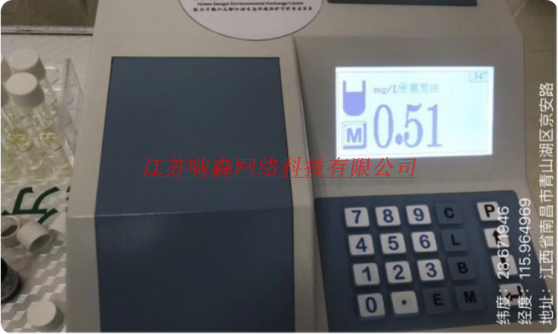

將多光譜反演分析結果與本次實測組通過水質分析儀實測溶解氧數據以及氨氮數據進行比對。并與當?shù)厮|(zhì)監管人員記錄表的結果對比分析，在黑臭水體定性方面綜合分析精度可達

5、其他河道應用

水域生態災害監測



痛點問題：水域生態災害蔓延速度快、范圍廣，快速、全面獲取水域污染狀況是應對災害的重要指標。

解決方案：基于光諾遇感模型自動提取水域?yàn)?zāi)害信息并計算面積。

應用價值：提供快速全面的水域生態信息，確定受災范圍，及時提供預防對策。





疑似污染源排查



痛點問題：提供快速全面的水域生態信息，確定受災范圍，及時提供預防對策。

解決方案：多光譜+GIS技術聯合篩選疑似污染源，優化監測方式。

應用價值：提高搜查效率與準確度，保障污染源搜查有據可依。

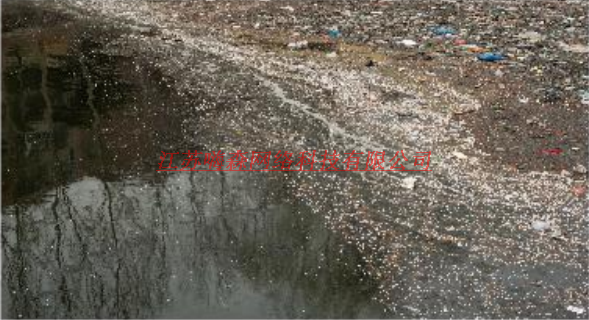

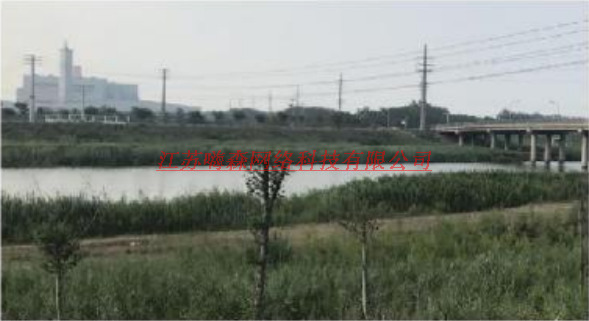

岸線環境調查



痛點問題：河降生態環境混亂，垃圾堆放、綠化破壞等現象時有發生，整體評估降線生態環境狀況是生態保護的重要工作。

解決方案；多光譜遙感監測快速全面獲取岸線生態情況，計算緣化面積、統計垃圾堆放點。

應用價值：提供綠化帶與垃圾堆放信息，協助岸線綠化規劃與環境治理。
