電力行業無人機應用情況

截止2018年4月底，國家電網66kv及以上輸電線路回路長度94.6萬千米，南方電網主網線路長度21萬千米。國家電網現有各類型無人機近4500架，近兩年來已使用無人機累計巡檢桿塔超過40萬基。自2015年起南方電網公司開始推廣“機巡+人巡”協同輸電線路巡檢模式，并計劃2021年實現“機巡為主+人巡為輔”的協同巡檢目標，其中廣東省公司2025年計劃實現無人機自動駕駛進行線路巡視作業。

現階段,在電力市場中,新能源發電所占比例越來越大。風電作為非水可再生能源中的兩大明星之一，增勢尤為顯著。而葉片作為風電機組的關鍵部件，每年都需要定期巡檢.目前常用的葉片巡檢方式主要有望遠鏡觀察、高空平臺(吊籃)垂降人工巡檢等，其中望遠鏡觀察存在觀測精度低的缺點，高空平臺(吊籃)垂降人工巡檢方式工作效率較低、成本高、工作過程中危險性高、工作強度大。

傳統方法

一、繩吊/起降平臺

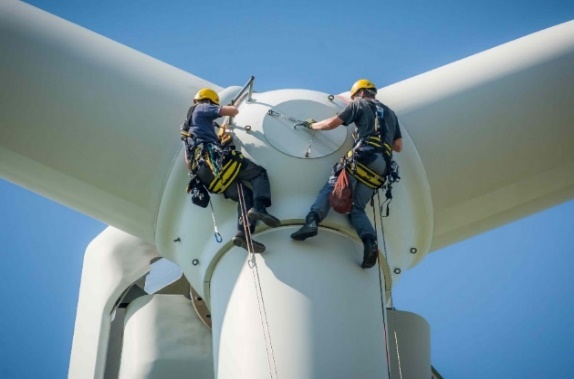

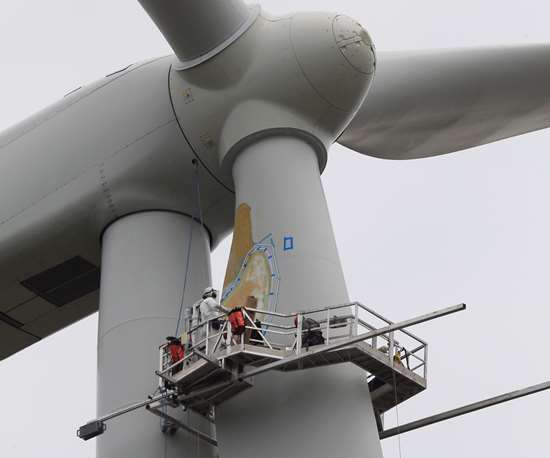

繩吊和起降平臺是用于詳細檢查葉片的傳統的方法，也能用于維修工作。

優勢：

• 近距離觀察，可以對缺陷觀測更加清楚，數據質量最佳；
• 巡檢的同時，可以初步判斷缺陷發生原因；
• 巡檢的同事，可以執行初步的維修動作。

劣勢：

• 勞務成本高、人力消耗嚴重。通常一個巡檢小組需要3人以上的人力構成；
• 巡檢效率低、一個巡檢小組日均巡檢能力為1-2個風電機組；
• 附加成本高、需要停機時間長，間接造成收益損失，同時人員安全成本極大。

二、地面設備

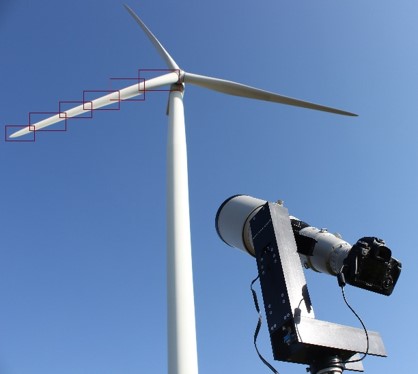

地面設備巡檢方法主要有巡檢工程師在地面假設望遠鏡機位，對機組設備進行巡檢。

優勢：

• 相比繩吊方式更加安全；
• 風機無需停轉，可以處于低速模式下運轉；
• 節省人力，一人即可完成。

劣勢：

• 視野受限，很難觀察高位設備，數據質量非常低；
• 耗時長，需要不斷調整方位進行機位架設；
• 無法進行缺陷位置測量。

三、無人機巡檢

使用無人機方案可以快速巡檢風電機組設備，而無需技術人員在高空涉險進行操作。 同時，使用無人機方案可以快速的搜集高質量的巡檢數據。

優勢：

• 安全的巡檢方式；
• 高巡檢效率，平均巡檢時間為15min – 1h / 塔架；
• 可以獲取高精度定位數據；
• 可以精準計算缺陷位置和監測缺陷變化；
• 可以同時收集可見和紅外照片；
• 可以存儲航線任務，方便后自動化巡檢；

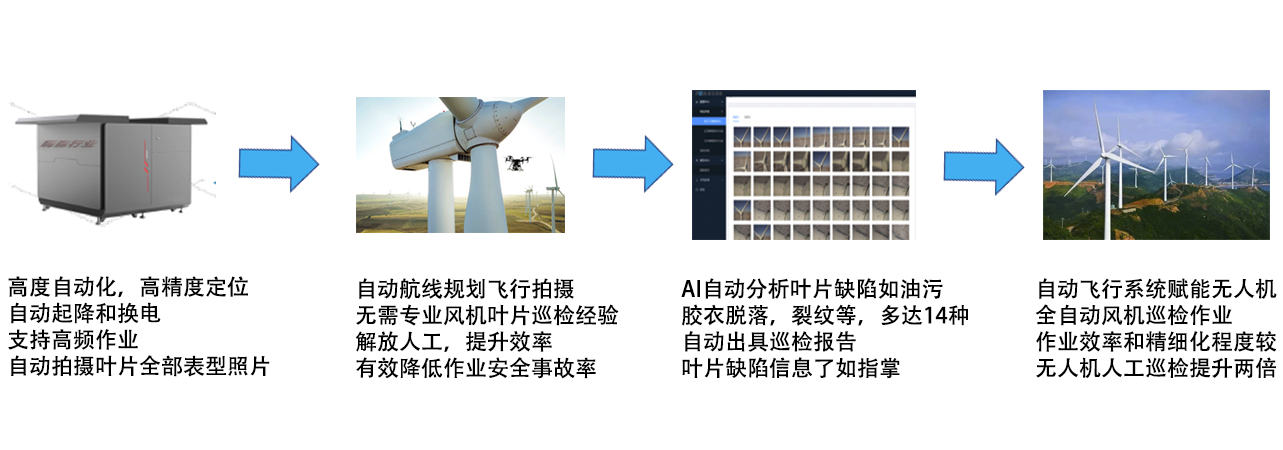

無人值守全自動運行、實時圖傳和遠程監控、 IP54防護、內網/專網云系統、支持異常接管

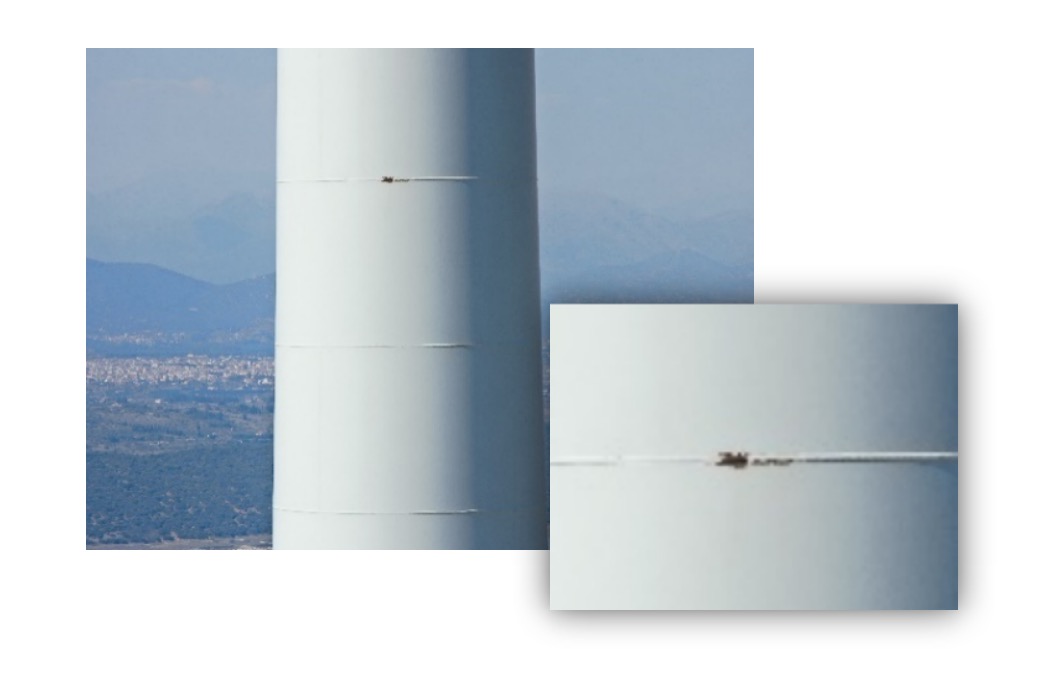

無人機的巡檢路線分別從塔架的正面、背面、側面勻速飛行四次；相鄰巡檢角度間隔90°，通常的巡檢缺陷類型為漏油、腐蝕、裂隙等。無人機攜帶的激光測距儀在巡檢過程中意義重大，它可以獲取云臺到待測表面的精準距離，從而可以基于GSD計算缺陷的大小和位置。

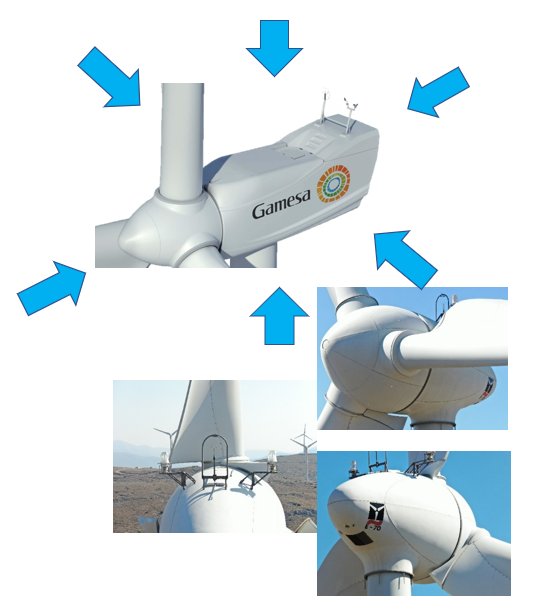

無人機從六個角度分別對機艙和輪轂樞紐進行巡檢，查看活動件連接處的螺栓是否缺失或松動，表面是否存在裂紋，是否漏油，風力計及風向標等設備是否正常等，變焦相機可以通過大變焦實現遠距離觀察，從而更好的保障飛行安全。

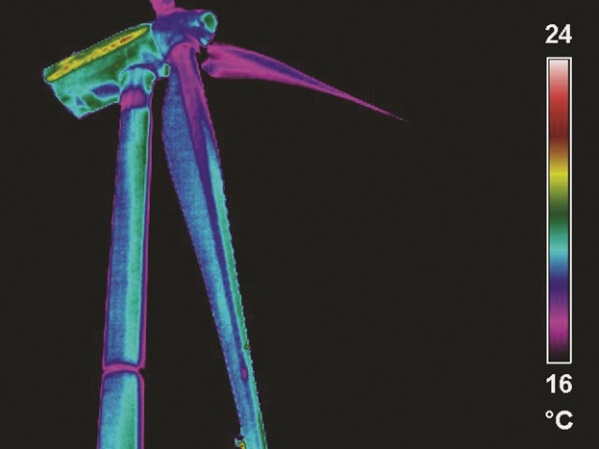

無人機通過遠距離紅外成像，可以觀測到肉眼看不到的缺陷；對于背光面可以通過紅外成像回避曝光問題，可以更直觀地看到腐蝕等缺陷，可以觀察到內部滲水等現象；

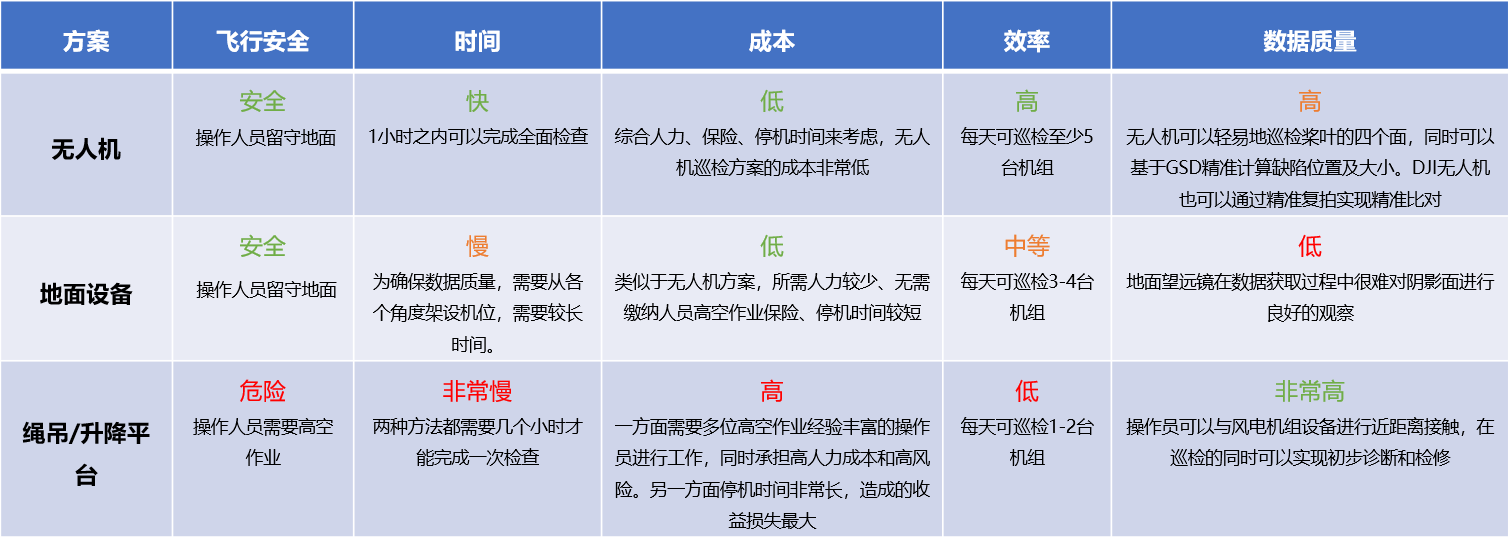

無人機自動機場巡檢與傳統方式價值對比
